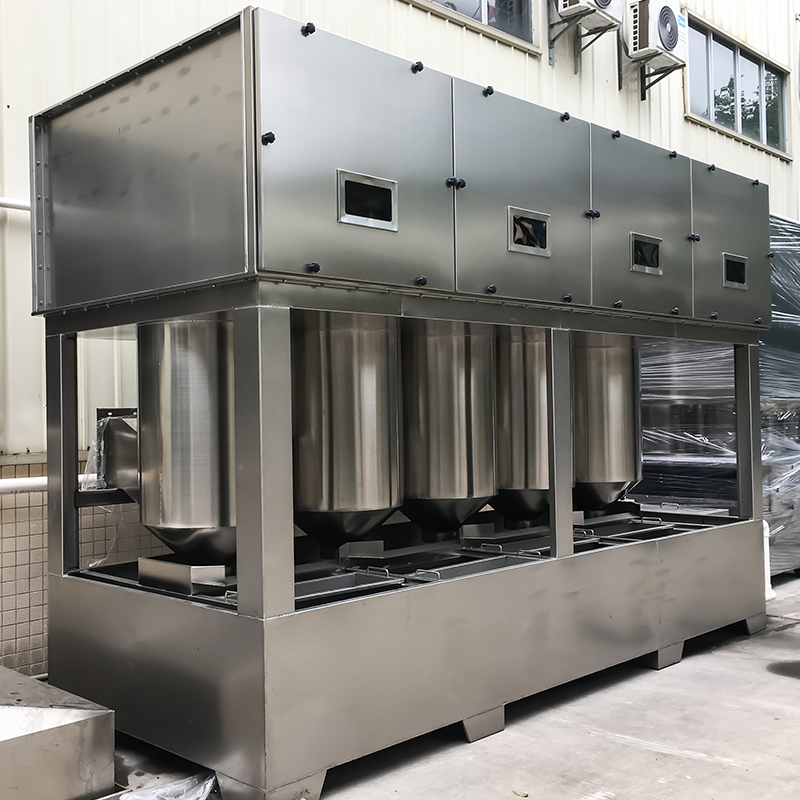

Hybrid cyclone spray tower

Ang Hybrid Cyclone Tower (kilala rin bilang "Cyclone Hybrid Spray Tower" o "Hybrid Cyclone Tower")

Isa itong wet purification device na nagsasama ng high-speed cyclonic centrifugal separation na may multi-layer spray absorption sa loob ng iisang tore. Pinagsasama nito ang limang mekanismo: inertia, centrifugation, collision, emulsification, at absorption, na kumukumpleto sa buong proseso ng "particulate matter capture gaseous pollutant absorption demisting and dehydration" sa loob ng parehong device.

I. Prinsipyo sa Paggawa (Pagsasama-sama ng Apat na Hakbang)

1. Cyclonic Entrainment

Ang dust- o pollutant-laden exhaust gas, sa ilalim ng negatibong presyon ng fan, ay pumapasok sa "cyclone generator" (guide vanes cyclone) sa ilalim ng tower nang tangential. Ang daloy ng hangin ay agad na pinabilis sa 15-25 m/s, na lumilikha ng napaka-swirling flow field.

2. Gas-Liquid Emulsification

Ang circulating water pump sa ibaba ng tower ay naghahatid ng absorption liquid (tubig, alkali solution, o oxidant) sa spiral nozzle sa tuktok ng tower, kung saan ito ay ini-spray sa countercurrent na direksyon. Sa ilalim ng pagkilos ng high-speed cyclonic flow, ang mga likidong patak ay pinuputol at na-atomize sa micron-sized na mga patak, na pagkatapos ay lubusang hinahalo sa umiikot na daloy ng hangin upang bumuo ng isang "gas-liquid emulsion system." • Mga Particle: Inihahagis sila ng puwersang sentripugal patungo sa dingding ng tore, kung saan bumangga ang mga ito sa likidong pelikula at dinadala pababa.
• Mga gas na pollutant (HCl, NH₃, BTEX, atbp.): Natunaw, neutralisahin, o nag-oxidize sa emulsification zone.

3 Centrifugal Separation
Ang emulsified system ay pumapasok sa "converging-diverging" centrifuge cylinder, kung saan ang daloy ng radius ay unti-unting bumababa at ang centrifugal force ay tumataas nang husto. Ang mga droplet na may mataas na density at mga particle ng alikabok ay itinatapon patungo sa mga dingding, na dumadaloy pababa sa mga dingding patungo sa sump. Ang purified dry gas ay nagtatagpo patungo sa gitnang axis at tumataas.

4 Pag-iimpake ng Fine Washing Pag-alis
Ang tumataas na daloy ng hangin ay dumadaan sa isa o dalawang layer ng packing (Pall rings o hollow balls) at pangalawang spray para higit pang maalis ang mga natitirang contaminant. Ang isang corrugated plate o wire mesh demister sa itaas ay humaharang sa mga patak, at ang malinis na gas ay sa wakas ay inilalabas ng fan upang matugunan ang mga pamantayan.
Ang buong proseso ay nagsasangkot ng closed-loop liquid cycle, at ang sediment ay regular na inaalis ng isang scraper o sludge removal device.

II. Mga Tampok na Pang-istruktura
• Pinagsamang disenyo: Swirl section spray section filler section demisting section, pagsasama ng apat na function, na sumasakop sa mas mababa sa 60% ng footprint ng isang conventional spray tower na may parehong dami ng hangin.
• Non-clogging nozzle: Gumagamit ng malaking diameter na spiral nozzle na may panloob na filter cartridge, na ginagawang mas madaling mabara ng nalalabi ng pintura at mga hibla.
• Detachable swirl module: Ginawa sa SUS304/316L o FRP, maaari itong alisin at palitan nang buo kung magsuot.
• PLC variable frequency control: Awtomatikong inaayos ang bilis ng fan batay sa pressure differential, na nakakatipid ng higit sa 30% na enerhiya.

III. Naaangkop na Mga Aplikasyon ng Gas/Alikabok
Mga Pagsasaalang-alang sa Disenyo ng Mga Karaniwang Pollutant sa Industriya
Automotive/Furniture Spray Painting Paint mist, benzene-based VOCs, malagkit na alikabok Katawan ng tore: SUS304, paint mist flocculant na idinagdag sa circulating water
Hardware Grinding/Polishing Metal dust (oil-containing) Pre-cyclone para alisin ang malalaking particle, tower na nilagyan ng mga scraper
Chemical/Pharmaceutical HCl, NH₃, HF, dichloromethane Dalawang yugto ng pagsipsip: pre-water post-alkali/oxidizing solution
Waste Incineration/Sewage Treatment Plant Odor, NH₃, H₂S Tower body: FRP corrosion protection, circulating water na idinagdag sa sodium hypochlorite
Boiler/Kiln Exhaust: Usok, SO₂, NOₓ Paglamig hanggang <80°C bago pumasok sa tower

IV. Mga Technical Performance Indicator (Mga Karaniwang Halaga)
• Airflow: 5,000–80,000 m³/h (posible ang parallel expansion)
• Kahusayan sa Pag-alis ng Alikabok: ≥99% (mga particle ≥1 μm)
• Kahusayan sa Pag-alis ng Demist: ≥95%
• Pagbaba ng Presyon: 800-1200 Pa
• Operating Temperatura: ≤80°C (FRP); ≤150°C (SUS316L)

V. Mga Bentahe Kumpara sa Mga Conventional Spray Tower
① Ang centrifugal pre-separation ay nagpapababa ng filler load ng 70%, na ginagawa itong mas madaling makabara.
② Ang pag-ikot ng airflow ay nagpapahusay ng mass transfer, na nagpapataas ng kahusayan sa paglilinis ng higit sa 15% para sa mga kagamitan na may parehong volume.
③ Walang gumagalaw na bahagi, pinapasimple ang pagpapanatili, na may taunang gastos sa pagpapanatili na mas mababa sa 2% ng puhunan ng kagamitan.

Gumagamit ang hybrid cyclone tower ng pinagsamang mekanismo ng "high-speed cyclone multi-stage spraying" upang sabay-sabay na makuha ang particulate matter at sumipsip ng mga gaseous pollutant kahit na sa ilalim ng kumplikadong mga kondisyon ng operating gaya ng napakalapot na alikabok, malangis na ambon, pagbabara, at mataas na dami ng hangin. Ito ay isang napaka-epektibong pagpipilian para sa waste gas pretreatment o deep purification sa mga industriya tulad ng pag-spray, chemical engineering, at metalurhiya.
