Ⅰ.. Prinsipyo ng pagtatrabaho ng horizontal spray tower
Ang pahalang na spray tower ay isang mahusay na kagamitan sa paglilinis ng gas, pangunahing ginagamit upang gamutin ang mga pollutant sa pang-industriyang basurang gas, tulad ng acid mist, alkali mist, mga organikong gas, at particulate matter.
1. Gas-liquid cross-flow contact
- Pagpapakilala ng tambutso ng gas: Ang tambutso na gas ay ipinapasok sa pahalang na katawan ng tore sa pamamagitan ng sistema ng bentilador, kadalasang pumapasok mula sa isang gilid o sa gitna ng katawan ng tore.
- Direksyon ng daloy ng hangin: Ang maubos na gas ay dumadaloy nang pahalang sa katawan ng tore, patayo sa direksyon ng paggalaw ng spray liquid, na bumubuo ng cross-flow contact.
- Bawasan ang resistensya: Ang pahalang na disenyo ng airflow na ito ay epektibong binabawasan ang resistensya ng daloy ng system at binabawasan ang pagkonsumo ng enerhiya ng fan.
2. Pag-spray at Pagsipsip
- Sprinkler system: Ang isang high-pressure na nozzle ay naka-set up sa tower para i-atomize at i-spray ang hinihigop na likido (tubig o kemikal na reagent) upang bumuo ng mga pinong droplet.
- Function ng filler layer: Ang basurang gas ay dumadaan sa filler layer (tulad ng Ball ring at Lassi ring), at ganap na nakaka-contact sa liquid film sa filler surface, na nagpapataas ng gas-liquid contact area.
- Pisikal at Kemikal na Pagsipsip: Ang mga pollutant ay nasisipsip o na-convert sa mga hindi nakakapinsalang sangkap sa pamamagitan ng pisikal na adsorption o mga kemikal na reaksyon (tulad ng acid-base neutralization).
3. Defog at emission
- Defogging device: Ang na-purified na gas ay dumadaan sa defogging layer (cyclone plate o lascill ring filler) upang alisin ang mga naka-entrain na likidong droplet at maiwasan ang pangalawang kontaminasyon.
- Malinis na emisyon: Ang ginagamot na gas ay pinalalabas mula sa kabilang panig ng tore upang matugunan ang mga pamantayan sa pangangalaga sa kapaligiran.
4. Loop at pagproseso
- Sirkulasyon ng likido: Kinokolekta ang spray liquid mula sa ibaba ng tore at muling ginagamit pagkatapos ma-pressure ng circulating water pump upang mabawasan ang mga gastos sa pagpapatakbo.
- Paggamot ng basurang likido: Regular na palitan o gamutin ang basurang likido upang maiwasan ang pagpapayaman ng kontaminant at makaapekto sa kahusayan sa paglilinis.
II. Horizontal Spray Tower Pagsusuri sa Structural Design
Nagtatampok ang mga pahalang na spray tower ng isang compact na disenyo, na ginagawang angkop ang mga ito para sa mga pang-industriyang application na may limitadong espasyo.
1. Istruktura ng Tore

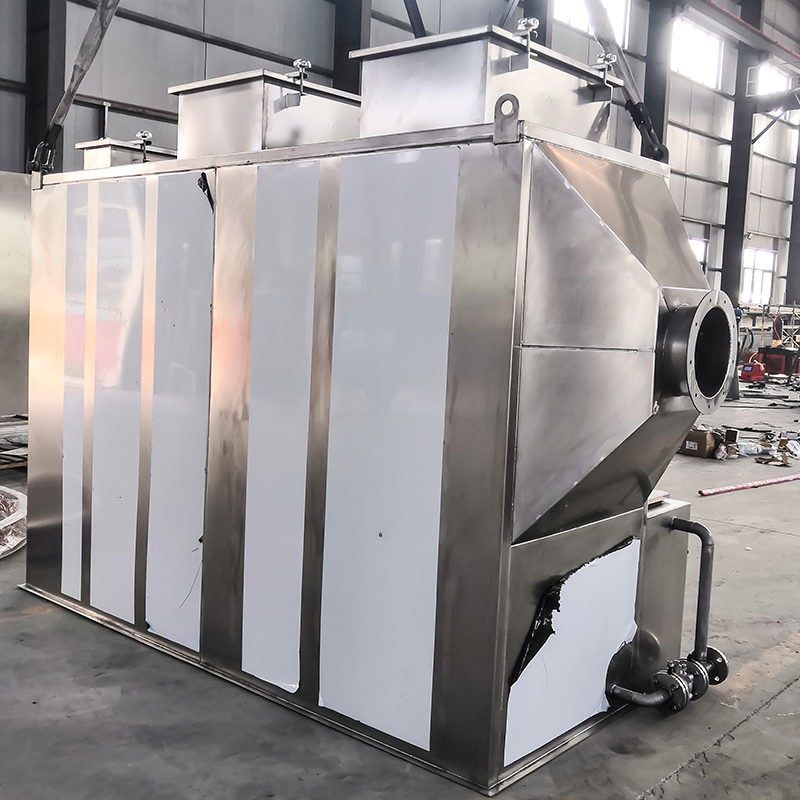

- Hugis at Materyal: Pahalang na cylindrical o parisukat na istraktura, na gawa sa mga materyales na lumalaban sa kaagnasan (tulad ng PP, FRP, at 304/316 na hindi kinakalawang na asero).

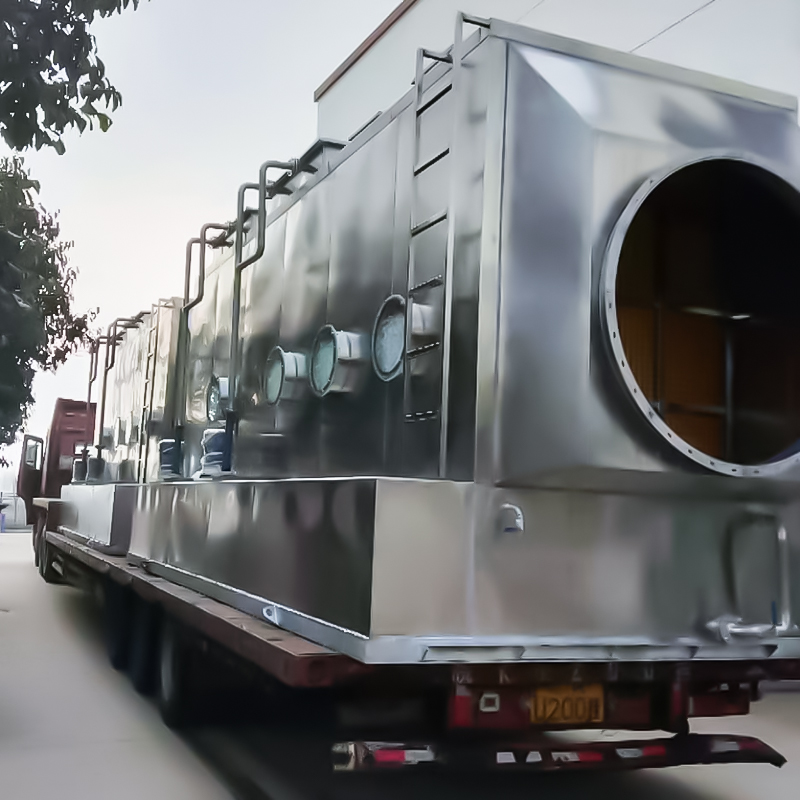

- Modular na Disenyo: Ang mga naka-segment na flange na koneksyon ay nagpapadali sa transportasyon at pag-install, na umaangkop sa iba't ibang rate ng airflow.
2. Spray System
- Nozzle Arrangement: Ang pahalang, multi-layered na kaayusan ay nagsisiguro ng pare-parehong saklaw ng likido at pinapabuti ang kahusayan sa pakikipag-ugnay sa gas-liquid.
- Spray Liquid Selection: Ang tubig o mga kemikal na reagents, tulad ng acid o alkali solution, ay pinipili batay sa komposisyon ng tambutso upang mapahusay ang pagsipsip.
3. Packing Layer
- Uri ng Pag-iimpake: Ang high-efficiency na pag-iimpake, tulad ng mga Pall ring at Raschig ring, ay nagbibigay ng malaking lugar sa ibabaw at mababang resistensya.
- Layered Design: Maramihang mga layer ng packing ang nag-optimize ng pamamahagi ng gas-liquid at maiwasan ang pagbara at channeling.
4. Demist Layer
- Uri ng Demister: Ang mga cyclone plate o mga singsing na Raschig ay epektibong nag-aalis ng mga nakatagong likidong patak mula sa gas.
- Anti-Droplet Entrainment: Tinitiyak na ang exhaust gas ay droplet-free upang maiwasan ang kaagnasan o kontaminasyon ng downstream na kagamitan.
5. Sistema ng Sirkulasyon

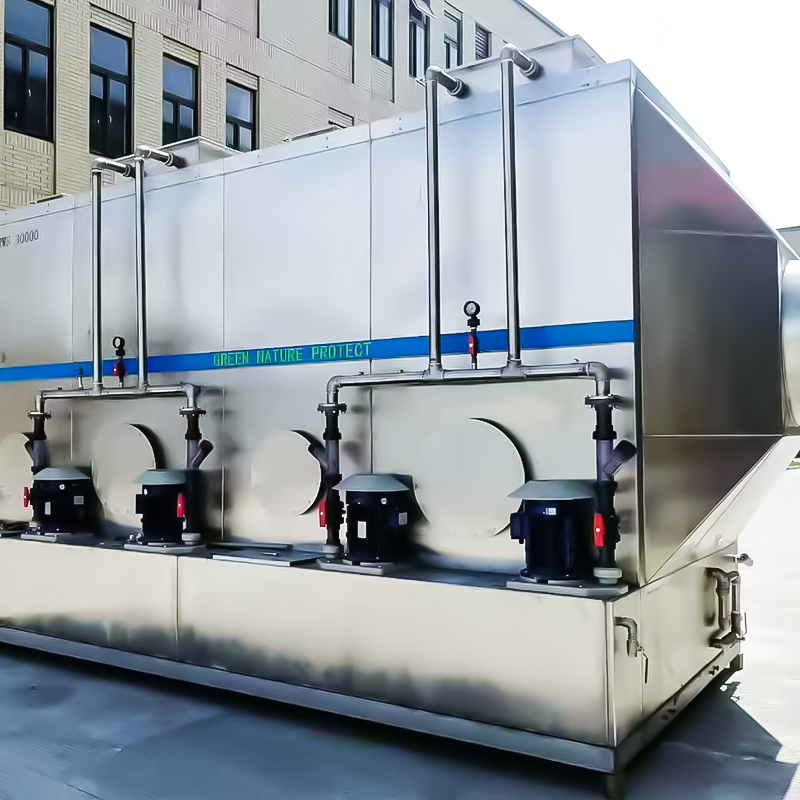

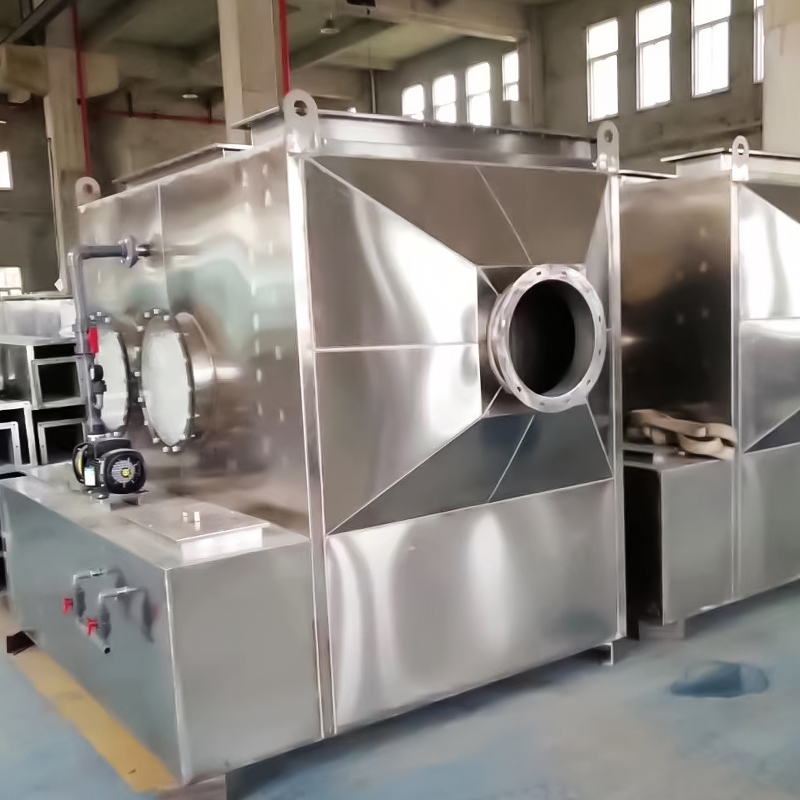

- Circulating Water Tank: Matatagpuan sa ibaba ng tore, kinokolekta nito ang spray liquid at nilagyan ng level control at pH monitoring.
- Circulating Water Pump: Ginawa sa mga materyales na lumalaban sa kaagnasan (tulad ng plastic o hindi kinakalawang na asero) upang matiyak ang pangmatagalang matatag na operasyon.
6. Mga Pantulong na Istruktura

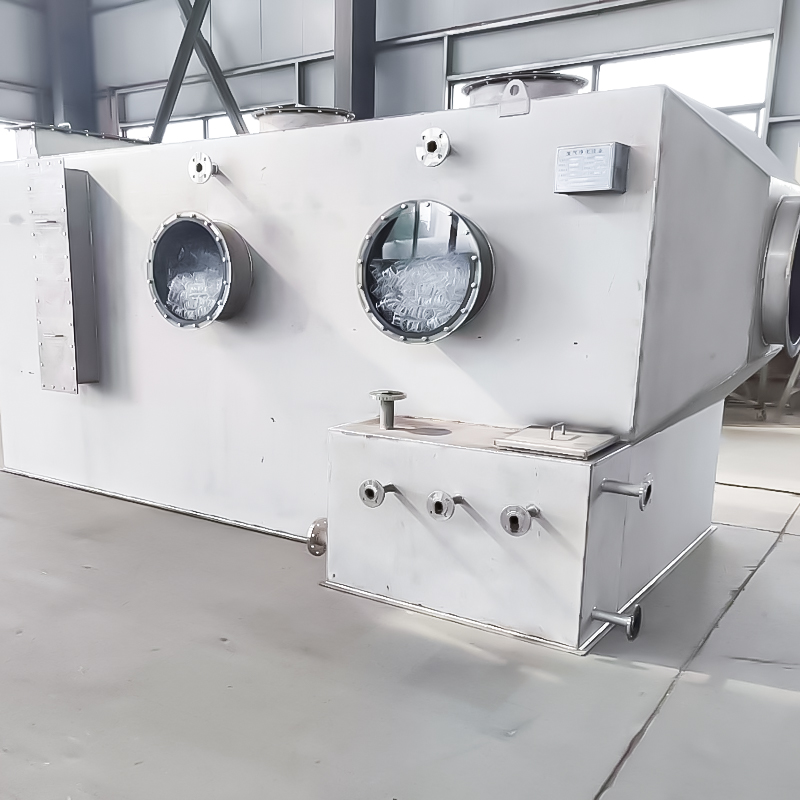

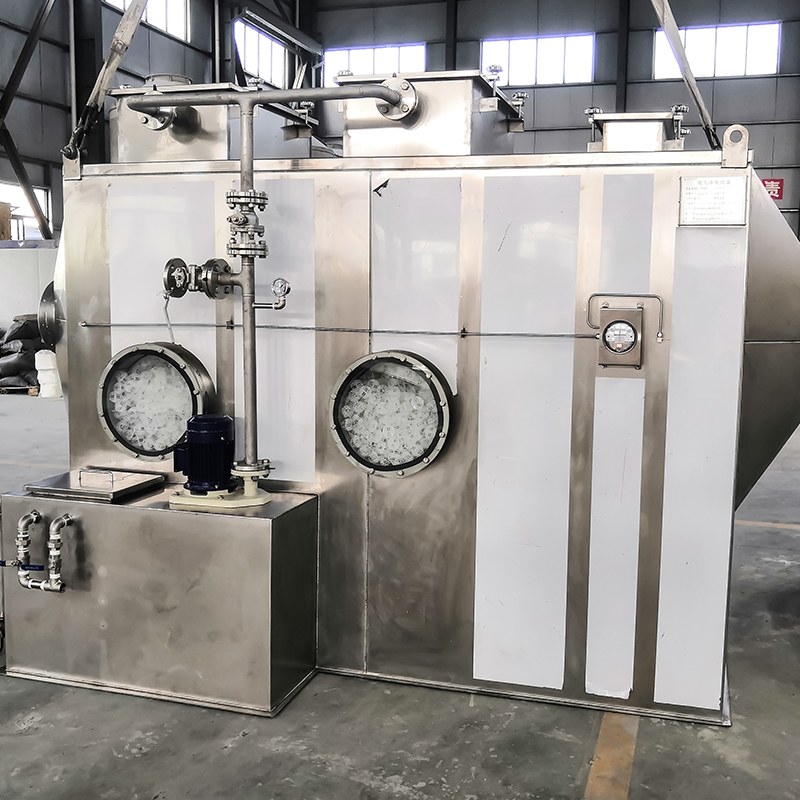

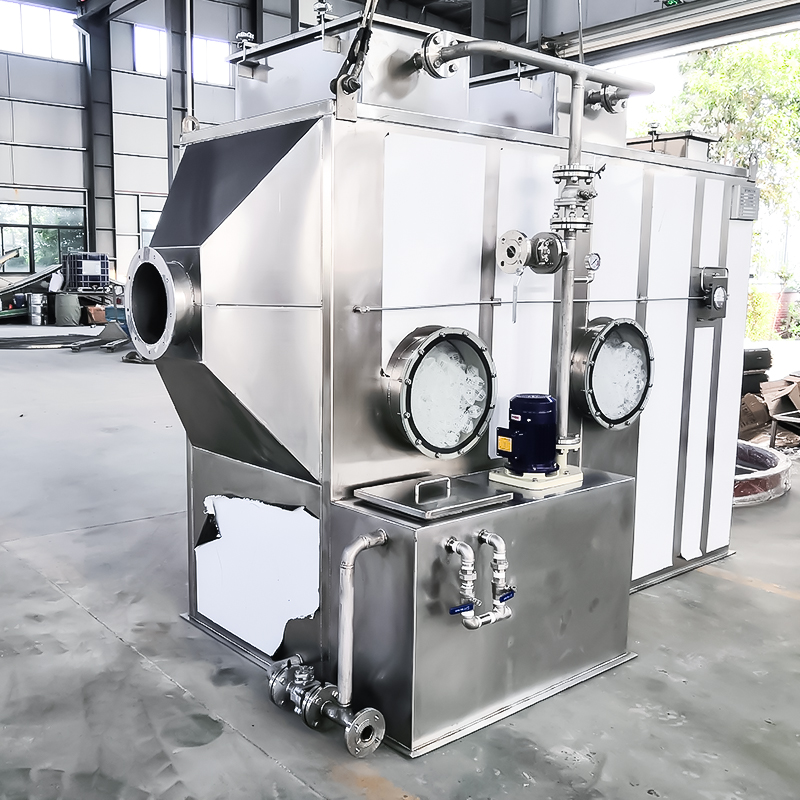

- Inspection Ports at Observation Windows: Ang mga transparent na inspection window at inspection port ay ibinibigay para sa madaling pagpapanatili at inspeksyon.
- Suporta at Mga Fixture: Tinitiyak ng mga matatag na suporta at fixture ang matatag na operasyon ng kagamitan.
III. Mga kalamangan ng pahalang na spray tower
- Mahusay na pagdalisay: Ang kahusayan sa paglilinis ay umabot sa higit sa 90%, na angkop para sa iba't ibang mga pollutant.
- Space-saving: Pahalang na disenyo, pinababang taas, angkop para sa panloob na pag-install.
- Mababang gastos sa pagpapatakbo: I-recycle ang spray na likido upang mabawasan ang pagkonsumo ng tubig at pagkonsumo ng kemikal na reagent.
- Corrosion resistance: Gumamit ng corrosion-resistant na materyales upang umangkop sa acid at alkali na kapaligiran at magkaroon ng mahabang buhay ng serbisyo.
- Maginhawang pagpapanatili: simpleng istraktura, maginhawang pagpapanatili, at pinababang gastos sa pagpapanatili.
IV. Mga Pangunahing Punto ng Disenyo
- Pagsusuri ng Parameter ng Basura: Tukuyin ang mga sukat ng tore at uri ng pag-iimpake batay sa komposisyon ng basurang gas, konsentrasyon, temperatura, at bilis ng daloy.
- Gas-Liquid Ratio Control: Makatuwirang idisenyo ang spray liquid flow rate para matiyak ang sapat na contact at absorption.
- Pagpili ng Materyal: Pumili ng naaangkop na mga materyales sa tower batay sa kanilang mga kinakaing unti-unting katangian, tulad ng PP at hindi kinakalawang na asero.
- Mga Panukala sa Kaligtasan: Mag-install ng mga explosion-proof na device at pagsubaybay sa gas upang matiyak ang ligtas na operasyon.
Batay sa pagsusuri sa itaas, ang mga pahalang na spray tower, na may mataas na kahusayan, compactness, at corrosion resistance, ay naging mahalagang kagamitan para sa pang-industriyang waste gas treatment. Malawakang naaangkop ang mga ito sa iba't ibang kondisyon ng pagpapatakbo at tumutulong sa mga kumpanya na makamit ang mga pamantayan sa kapaligiran.
| Ang pahalang na spray tower ay kayang humawak ng dami ng hangin mula 5000 - 30000 m³, at maaaring i-customize ayon sa aktwal na mga pangangailangan. |
| Serial Number | Pangalan | Pagtutukoy (Haba * Lapad * Taas, unit: mm) | Yunit | Dami | Remarks |
| 1 | Pahalang na spray tower (paghawak ng dami ng hangin: 5000 m³/h) | 2500 (kabilang ang laki ng variable na diameter) * 1200 (hindi kasama ang laki ng tangke ng tubig) * 1800 | Itakda | 1 | 1. Kabilang sa mga materyales sa kagamitan ang PP, 304 stainless steel, at FRP, na may mga kapal na naka-customize upang matugunan ang mga partikular na kinakailangan ng pabrika.
2. Walang laman na bilis ng tore: 1.5 metro bawat segundo;
3. Single-layer spray system na may 4 × 4-inch spiral nozzles;
4. Isang layer ng Ø50mm Pall rings packing ≥600mm;
5. Isang layer ng PP wire mesh mist eliminator ≥200mm;
6. Dalawang Ø500mm transparent tempered glass inspection port;
7. Inlet/outlet diameter: 400mm;
8. Isang pinagsamang chemical dosing tank sa gilid;
9. Isang drain port, overflow port, manual/awtomatikong float-operated water replenishment system; |
| - | Circulation pump | 1.5kw | Itakda | 1 | Vertical acid - at alkali - resistant PP anti - corrosion pump, daloy: 169m³/h, lift: 15m, dalawang yugto ng enerhiya - mahusay na motor |
| 2 | Pahalang na spray tower (paghawak ng dami ng hangin: 10000 m³/h) | 3000 (kabilang ang laki ng variable na diameter) * 1500 (hindi kasama ang laki ng tangke ng tubig) * 1800 | Itakda | 1 | 1) Ang mga materyales sa kagamitan ay kinabibilangan ng PP, 304 stainless steel, at FRP, na may mga kapal na na-customize upang matugunan ang mga partikular na kinakailangan ng pabrika;
2) Walang laman na bilis ng tore: 1.5 metro bawat segundo;
3) Isang spray layer na may anim na 4-inch spiral nozzles;
4) Isang layer ng Ø50mm Pall rings packing ≥600mm;
5) Isang layer ng PP wire mesh mist eliminator ≥200mm;
6) Dalawang Ø500mm transparent tempered glass inspection port;
7) Inlet/outlet diameter: ￠600mm;
8) Isang pinagsamang chemical dosing tank sa gilid.
9) Isang drain port, overflow port, manual/awtomatikong float-operated water replenishment system; |
| - | Circulation pump | 2.2kw | Itakda | 1 | Vertical acid - at alkali - resistant PP anti - corrosion pump, daloy: 24m³/h, lift: 20m, two-stage energy - mahusay na motor |
| 3 | Pahalang na spray tower (paghawak ng dami ng hangin: 15000 m³/h) | 3600 (kabilang ang laki ng variable na diameter) * 1500 (hindi kasama ang laki ng tangke ng tubig) * 1800 | Itakda | 1 | 1. Kabilang sa mga materyales sa kagamitan ang PP, 304 stainless steel, at FRP, na may mga kapal na naka-customize upang matugunan ang mga partikular na kinakailangan ng pabrika.
2. Walang laman na bilis ng tore: 1.5 metro bawat segundo;
3. Single-layer spray system na may 8 1/4-inch spiral nozzles;
4. Isang layer ng Ø50mm Pall rings packing ≥600mm;
5. Isang layer ng PP wire mesh mist eliminator ≥200mm;
6. Dalawang Ø500mm transparent tempered glass inspection port;
7. Inlet/outlet diameter: 700mm;
8. Isang pinagsamang chemical dosing tank sa gilid;
9. Isang drain port, overflow port, manual/awtomatikong float-operated water replenishment system; |
| - | Circulation pump | 3.75kw | Itakda | 1 | Vertical acid - at alkali - resistant PP anti - corrosion pump, daloy: 28m³/h, lift: 28m, two-stage energy - mahusay na motor |
| 4 | Pahalang na spray tower (paghawak ng dami ng hangin: 20000 m³/h) | 4200 (kabilang ang laki ng variable na diameter) * 1500 (hindi kasama ang laki ng tangke ng tubig) * 1800 | Itakda | 1 | 1) Kasama sa mga materyales sa kagamitan ang PP, 304 stainless steel, at FRP, na may mga kapal na na-customize upang matugunan ang mga partikular na kinakailangan ng pabrika.
2) Walang laman na bilis ng tore: 1.5 metro bawat segundo;
3) Isang spray layer na may 8 1/4-inch spiral nozzles;
4) Isang layer ng Ø50mm Pall rings packing ≥600mm;
5) Isang layer ng PP wire mesh mist eliminator ≥200mm;
6) Dalawang Ø500mm transparent tempered glass inspection port;
7) Inlet/outlet diameter: 800mm;
8) Isang pinagsamang chemical dosing tank sa gilid.
9) Isang drain port, overflow port, manual/awtomatikong float-operated water replenishment system; |
| | | | | |
| | Circulation pump | 3.75kw | Itakda | 1 | Vertical Dry-Running PP Corrosion-Resistant Pump
Rate ng Daloy: 28 m³/h
Ulo: 28 m
Tier 2 Energy Efficiency Motor
Brand: Riyiguobao |
| 5 | Pahalang na spray tower (paghawak ng dami ng hangin: 25000 m³/h) | 4100 (kabilang ang laki ng variable na diameter) * 2000 (hindi kasama ang laki ng tangke ng tubig) * 1900 | Itakda | 1 | 1. Kabilang sa mga materyales sa kagamitan ang PP, 304 stainless steel, at FRP, na may mga kapal na naka-customize upang matugunan ang mga partikular na kinakailangan ng pabrika.
2. Walang laman na bilis ng tore: 1.5 metro bawat segundo;
3. Single-layer spray system na may 10 4-inch spiral nozzles;
4. Isang layer ng Ø50mm Pall rings packing ≥600mm;
5. Isang layer ng PP wire mesh mist eliminator ≥200mm;
6. Dalawang Ø500mm transparent tempered glass inspection port;
7. Inlet/outlet diameter: ￠900mm;
8. Isang pinagsamang chemical dosing tank sa gilid;
9. Isang drain port, overflow port, manual/awtomatikong float-operated water replenishment system; |
| - | Circulation pump | 5.5kw | Itakda | 1 | Vertical acid - at alkali - lumalaban PP anti - corrosion pump, daloy: 38m³/h, angat: 32m, dalawang yugto ng enerhiya - mahusay na motor, tatak: Rizhao Guobao; |
| 6 | Pahalang na spray tower (paghawak ng dami ng hangin: 30000 m³/h) | 4500 (kabilang ang laki ng variable na diameter) * 2000 (hindi kasama ang laki ng tangke ng tubig) * 1900 | Itakda | 1 | 10. Kasama sa mga materyales sa kagamitan ang PP, 304 stainless steel, at FRP, na may mga kapal na naka-customize upang matugunan ang mga partikular na kinakailangan ng pabrika.
11. Walang laman na bilis ng tore: 1.5 metro bawat segundo;
12. Single-layer spray system na may 13 4-inch spiral nozzles;
13. Isang layer ng Ø50mm Pall rings packing ≥600mm;
14. Isang layer ng PP wire mesh mist eliminator ≥200mm;
15. Dalawang Ø500mm transparent tempered glass inspection port;
16. Inlet/outlet diameter: ￠1000mm;
17. Isang pinagsamang chemical dosing tank sa gilid.
Isang drain port, overflow port, manual/awtomatikong float-operated water replenishment system; |
| - | Circulation pump | 7.5kw | Itakda | 1 | Vertical acid - at alkali - lumalaban PP anti - corrosion pump, daloy: 50m³/h, angat: 38m, dalawang yugto ng enerhiya - mahusay na motor, tatak: Rizhao Guobao; |
| - | Iba pang mga pagtutukoy
Hindi karaniwang pagpapasadya | - | - | - |
